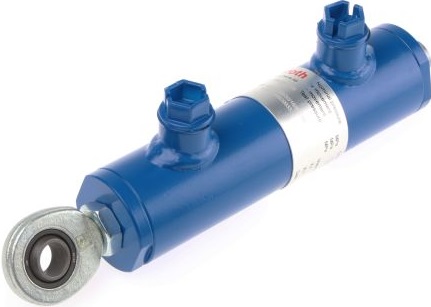

سیلندر جوشی (کامپکت) - جک جوشی
سیلندرهای هیدرولیک شامل انواع سیلندر جوشی (کامپکت). میل تایپ، تایراد ، کامپکت و سفارشی می باشند.
سیلندر هیدرولیک جوشی در دو سری s , f قابل عرضه می باشد.که در ادامه می پردازیم.
رکسان پارسیان قادر به طراحی و ساخت جک و سیلندر هیدرولیک می باشد.
از ﻣﻬﻤﺘﺮﯾﻦ ﻣﺸﺨﺼﺎت ﯾﮏ ﺳﯿﻠﻨﺪر ﻫﯿﺪروﻟﯿﮏ ﻗﻄﺮ داﺧﻠﯽ آن ﻣﯿﺒﺎﺷﺪ. ﻣﯿﺰان ﻧﯿﺮوﯾﯽ ﮐﻪ ﯾﮏ ﺳﯿﻠﻨﺪر ﻫﯿﺪروﻟﯿﮏ ﻣﯿﺘﻮاﻧﺪ ﺗﻮﻟﯿﺪ ﻧﻤﺎﯾﺪ ﺗﺎﺑﻊ ﻓﺸﺎر ﮐﺎری و ﺳﻄﺢ ﻣﻘﻄﻊ آن ﻣﯿﺒﺎﺷﺪ. ﻫﺮ ﭼﻪ ﻗﻄﺮ داﺧﻠﯽ ﺳﯿﻠﻨﺪر و در ﻧﺘﯿﺠﻪ ﻣﺴﺎﺣﺖ ﭘﯿﺴﺘﻮن ﺑﺰرﮔﺘﺮ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﻮد، ﻧﯿﺮوﯾﯽ ﮐﻪ ﺳﯿﻠﻨﺪر ﻣﯿﺘﻮاﻧﺪ اﻋﻤﺎل ﻧﻤﺎﯾﺪ ﺑﺰرﮔﺘﺮ ﺧﻮاﻫﺪ ﺑﻮد. اﯾﻦ ﻣﻮﺿﻮع ﺑﺮای ﺳﻄﺢ ﻣﯿﻞ ﭘﯿﺴﺘﻮن ﺑﻪ ﺻﻮرت ﻣﻌﮑﻮس ﻣﯿﺒﺎﺷﺪ ﯾﻌﻨﯽ ﻫﺮ ﭼﻪ ﻗﻄﺮ ﻣﯿﻞ ﭘﯿﺴﺘﻮن ﺑﯿﺸﺘﺮ ﺑﺎﺷﺪ ﺳﻄﺢ ﻣﻮﺛﺮ اﻋﻤﺎل ﻧﯿﺮو در ﺟﻠﻮی ﭘﯿﺴﺘﻮن ﮐﺎﻫﺶ ﻣﯽ ﯾﺎﺑﺪ و ﺳﯿﻠﻨﺪر در ﺑﺮﮔﺸﺖ ﻧﯿﺮوی ﮐﻤﺘﺮی ﺗﻮﻟﯿﺪ ﻣﯿﻨﻤﺎﯾﺪ
ﯾﮑﯽ از ﭘﺎراﻣﺘﺮﻫﺎی ﻣﻬﻢ ﺑﺮای اﻧﺘﺨﺎب ﺳﯿﻠﻨﺪرﻫﺎی ﻫﯿﺪروﻟﯿﮏ، ﻣﻘﺪار ﻧﯿﺮوﯾﯽ اﺳﺖ ﮐﻪ آن ﺳﯿﻠﻨﺪر ﻣﯿﺘﻮاﻧﺪ اﻋﻤﺎل ﻧﻤﺎﯾﺪ. ﺑﺎ اﺳﺘﻔﺎده از اﯾﻦ ﭘﺎراﻣﺘﺮ ﻣﯿﺘﻮان اﺑﻌﺎد ﺳﯿﻠﻨﺪر را ﺗﻌﯿﯿﻦ ﻧﻤﻮد. در اﯾﻨﺠﺎ ﻣﻤﮑﻦ اﺳﺖ اﯾﻦ ﺳﺌﻮال ﻣﻄﺮح ﺷﻮد ﮐﻪ ﻧﯿﺮوی ﻣﻮرد ﻧﯿﺎز اﻧﺠﺎم ﯾﮏ ﻓﺮاﯾﻨﺪ ﺻﻨﻌﺘﯽ را ﭼﮕﻮﻧﻪ ﻣﯿﺘﻮان ﺑﺮآورد ﻧﻤﻮد ﺗﺎ ﺑﺘﻮان ﻣﺤﺎﺳﺒﺎت ﺑﻌﺪی ﻣﺮﺑﻮط ﺑﻪ ﺳﯿﻠﻨﺪر ﻫﯿﺪروﻟﯿﮏ را اﻧﺠﺎم داد. ﭘﺎﺳﺦ اﯾﻦ ﺳﺌﻮال ﮐﺎﻣﻼ واﺑﺴﺘﻪ ﺑﻪ داﺷﺘﻦ ﺷﻨﺎﺧﺖ ﺟﺎﻣﻊ ﺑﻪ ﺻﻨﻌﺖ ﻣﻮرد ﻧﻈﺮ اﺳﺖ. در ﺻﻮرﺗﯿﮑﻪ ﻃﺮاح ﻣﺎﺷﯿﻦ ﻋﻼوه ﺑﺮ ﺗﻌﯿﯿﻦ ﺳﺎﯾﺰ ﺳﯿﺴﺘﻢ ﻫﯿﺪروﻟﯿﮏ وﻇﯿﻔﻪ ﺗﻌﯿﯿﻦ ﻧﯿﺮوی ﻻزم ﺑﺮای اﻧﺠﺎم ﻓﺮاﯾﻨﺪ را ﺑﺮ ﻋﻬﺪه داﺷﺘﻪ ﺑﺎﺷﺪ، اﺑﺘﺪا ﺑﺎﯾﺪ ﻣﻄﺎﻟﻌﺎت ﮐﺎﻣﻠﯽ ﻧﺴﺒﺖ ﺑﻪ ﻣﻮاد و ﻓﺮاﯾﻨﺪﻫﺎی ﻣﺮﺑﻮﻃﻪ داﺷﺘﻪ ﺑﺎﺷﺪ. ﺑﺮای ﻣﺜﺎل ﻣﻤﮑﻦ اﺳﺖ ﺳﯿﺴﺘﻢ ﻫﯿﺪروﻟﯿﮏ ﻣﺮﺑﻮط ﺑﻪ ﯾﮏ دﺳﺘﮕﺎه ﺧﻢ ﺑﺎﺷﺪ، ﺑﻨﺎﺑﺮاﯾﻦ ﺑﺎﯾﺪ رواﺑﻂ ﺣﺎﮐﻢ ﺑﺮ ﻣﻮاد ﻫﻨﮕﺎم اﻧﺠﺎم ﻋﻤﻠﯿﺎت ﺧﻤﮑﺎری ﮐﺎﻣﻼ ﺑﺮرﺳﯽ ﺷﻮد. ﺑﺴﯿﺎری از اﯾﻦ رواﺑﻂ ﻣﺮﺑﻮط ﺑﻪ ﻓﺮاﯾﻨﺪﻫﺎی ﻣﻌﻤﻮل ﻓﻠﺰات در ﻫﻨﺪﺑﻮﮐﻬﺎی ﻣﻬﻨﺪﺳﯽ ﻣﺎﻧﻨﺪ Metals Handbook ﻣﻮﺟﻮد ﻣﯿﺒﺎﺷﺪ.
در ساختار جک های جوشی، یک نوع محفظه ای که جوشکاری شده با ظرفیت بالا جهت جک دارند و همچنین لوله ای دارند که به صورت مستقیم به درپوش های قسمت انتهایی جوش داده شده است، که سبب و بینیازی از میله کششی می گردد.
