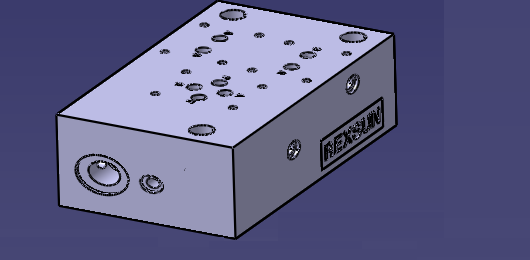

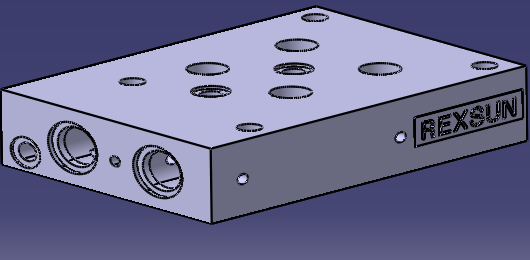

بلوک هیدرولیک رکسان
طراحی بلوک هیدرولیک و ساخت منیفولد ها به دلیل دارا بودن ویژگی های خاص از جمله قیمت تمام شده پایینتر، ایمنی بالاتر و سرعت انتقال بالاتر کاملا منطقی و قابل توجیه است.
رکسان پارسیان با هدف طراحی و بروز رسانی بلوک هیدرولیک برای مشتری هایمان بهترین راه حل و طراحی را به آنها جهت بالابردن بهره وری هرچه بیشتر ارایه میدهیم. بلوک ها و منیفولد های هیدرولیک با کم شدن وزن نهایی سیستم هیدرولیکی کمک به حذف بخش اعظمی از لوله کشی و شیلنگ های هیدرولیک می نماید
یک بلوک هیدرولیکی چیست؟
منیفولد و یا بلوک هیدرولیکی جریان روغن را در یک سیستم هیدرولیکی به شیر ها ، پمپ ها و آکچویتورها هدایت می کند. این طراحی مهندسی کمک میکند تا یک مدار کامل هیدرولیک در یه فضای بسیار کوچک بهترین عملکرد را داشته باشد.
تولید منیفولد و طراحی بلوک هیدرولیک
به طور سنتی، منیفولد های بلوک هیدرولیک از آلیاژ آلومینیوم یا استیل ضد زنگ ساخته شده اند که به اندازه مشخص برش داده شده وسوراخکاری و ماشین کاری برای ایجاد مسیر جریان صورت می پذیرد. ابزارهای خاص اغلب به دلیل سوراخکاری های پیچیده مورد نیاز است. حفره ها نیاز به ماشین کاری دقیق دارند تا به درستی جریان را از طریق سیستم هدایت کنند.
زاویه ها در مسیر طراحی منیفولد ها بسیار مهم و بایستی بر مبنای طراحی استاندارد سوراخکاری شوند چرا که اشتباه در اجرا باعث اختلال در جریان سیال خواهد شد.
بلوک آلیاژ آلومینیومی عموما ارزان تر و ماشین کاری سریعتری دارد ولی مقاومت کمتری در برابر سایش و فشار سیال دارد و هر آلودگی و یا ذرات آلوده با بدنه حفره ها برخورد بکند باعث خراشیدگی و یا حتی ترکیدگی این نوع بلوک میگردد، به همین دلیل منیفولد فولاد بیشتر مورد استفاده قرار میگیرد. اما با توجه به تراکم و سختی بالا از فولاد ضد زنگ در مقایسه با آلومینیوم افزایش وزن و هزینه های بیشتر ماشین کاری متحمل خواهد شد.
مزایای بلوک هیدرولی در سیستم هیدرولیکی:
کاهش حجم سیستم تا 79٪
احتمال کمتر خرابی و نشتی سیستم
طراحی ساده و بالابردن سرعت تولید
سازگاری با هر طراحی
بهبود راندمان جریان تا 60٪
برای سفارش و تولید و طراحی بلوک هیىرولیک موارد زیر بایستی تعریف شوند:
پورت های ارتباطی تعریف شوند
قطر
