بررسی پرشر سوئیچ های مکانیکی و الکتریکی و کاربرد آنها 1

نویسنده: صفا سمائی

تهیه کننده: شرکت رکسان پارسیان

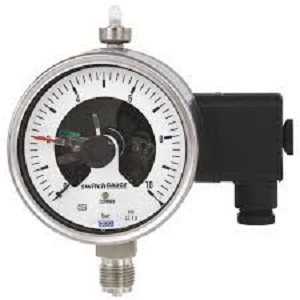

پرشر سوئیچ های مکانیکی

پرشر سوئیچ مکانیکی فشار سیال را به حرکت مکانیکی تبدیل می کند و یک کنتاکت سوئیچ مکانیکی را در داخل پرشرسویچ بکار می اندازد. سوئیچ مکانیکی یک پیش تنظیم یا تنظیمات مکانیکی قابل تغییر در نقطه ی سوییچ خواهد داشت.

پرشر سوئیچ مکانیکی سیگنال خروجی الکتریکی ایجاد می کند این درحالیست که این سوئیچ بدون نیاز به منبع توان کار می کند. پرشر سوئیچ های مکانیکی عموما وسیله های ساده ای هستند و هم برای کاربردهای کم هزینه و هم پروژه هایی که نیاز به پرشر با قابلیت اطمینان بالا دارند، مورد استفاده قرار می گیرد که این به چگونگی انتقال سیگنال سوییچ مرتبط می شود.

سوئیچ های مکانیکی هم برای حالت های کم کار (سیکل های با سوئیچ کمتر ازقبیل کاربردهای ایمنی) و هم برای حالت های پرکار (سوئیچ های مکرر برای مثال در کنترل فرایند) طراحی شده اند.

معمولا هیسترزیس قابل تنظیم نیست، به همین علت با نقطه ی رست (reset point) سوئیچ نمی توان به رست رسید و باید با تنظیمات کارخانه به حالت اولیه گردد. پرشر سوییچ های مکانیکی برای سوئیچ جریان های بالا از قبیل پمپ ها و درایوها استفاده می شوند.

با این حال کنتاکت های مکانیکی، در ولتاژهای خیلی پایین plcها و الکترونیک مدرن با مشکل مواجه می شوند. مگر اینکه از کنتاکت های بسیار گران با پوشش طلایی استفاده شود.

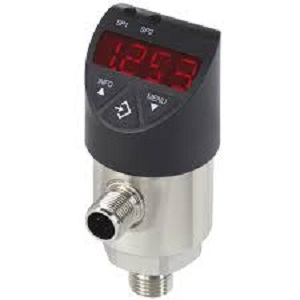

پرشر سوئیچ های الکترونیک

یک پرشر سوئیچ الکترونیک، سیگنال خروجی الکترونیک ایجاد می کند و اکثر اوقات یک سیگنال خروجی آنالوگ اضافی متناسب با فشار نیز تولید می کند.

سوئیچ های برقی در دو حالت موجودند: برنامه ریزی شده توسط سازنده برای نقاط سوییچ مدنظر و یا اینکه توسط دکمه ها و نمایش می توان برنامه ریزی انجام داد. این نوع، یک مجموعه منطق قابل برنامه ریزی دارد که امکان تنظیم نقطه ی سوییچ و سیگنال خروجی مورد نیاز را می دهد.

زمان تاخیر، نقطه ی سوئیچ، نقطه ی ریست سوئیچ ، هیسترزیس، نرمال بسته یا نرمال بسته بودن و بسیاری موارد دیگر در پرشر سوییچ های الکترونیک مدرن قابل برنامه دهی است.

نشانگر موضعی یک قرائت فشار ثابت را ایجاد می کند.

اندیکاتور (نشانگر موضعی ) در زمان فعال یا غیرفعال بودن خروجی سوئیچ، یک قرائت ثابت و مداوم را می دهد. تکنولوژی های مدرن، از قبیل استفاده از io-link امکان برنامه دهی ریموت با کابل سیگنال را می دهد.

در بخش دوم این مقاله، در مورد ویژگی های هر دو نوع و اینکه هرکدام از پرشر سوئیچ ها برای چه مواردی مناسب است، صحبت خواهیم کرد.

پرشر سوییچ های الکترونیک
